米家充氣寶1電池更換

 米家充氣寶1電池更換

將洞洞板撬開

可看到四顆螺絲

拆除螺絲與固定板

將外殼抽出

面板上有4顆螺絲

面板螺絲拆除

小心往上扳,將下方的接頭拆除

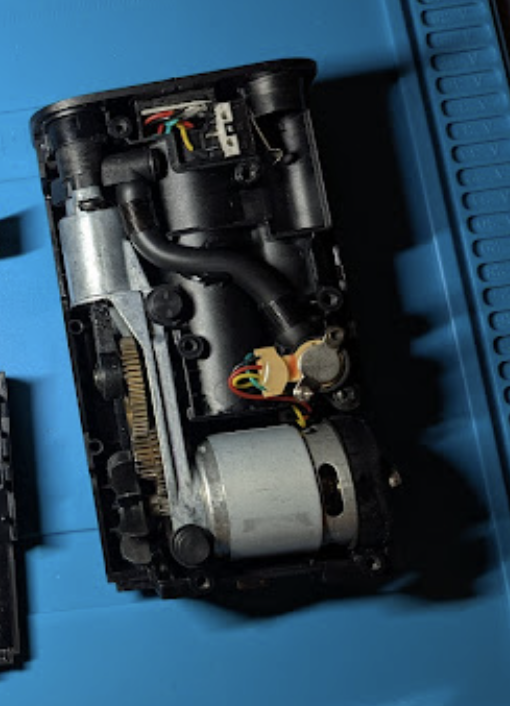

上方接頭拆除,面板移除

紅圈處為接頭位置

拆除兩顆固定螺絲並將電池拿出

將馬達接線解焊分別用膠帶包覆後拆除

電池1(左正右負)

電池2(左正右負)

拆除電池保護板兩顆螺絲

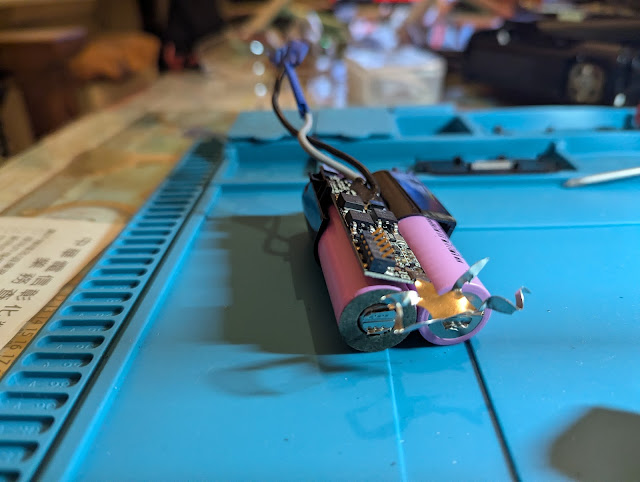

從串接端開挖

將焊點的部分剪掉,讓原鎳片儘量保留完整

鎳片剪除後,移除電池倉上的膠帶

將電池倉分離

分離後長這樣

繼續挖另外一邊

電路板在上,線朝前,左正右負

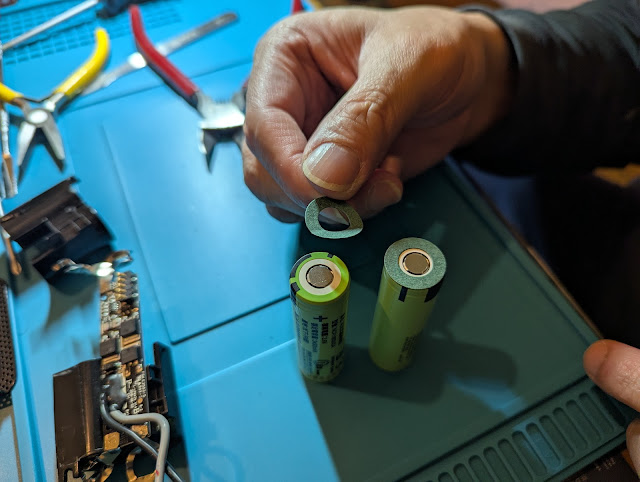

新電池貼上青稞紙保護

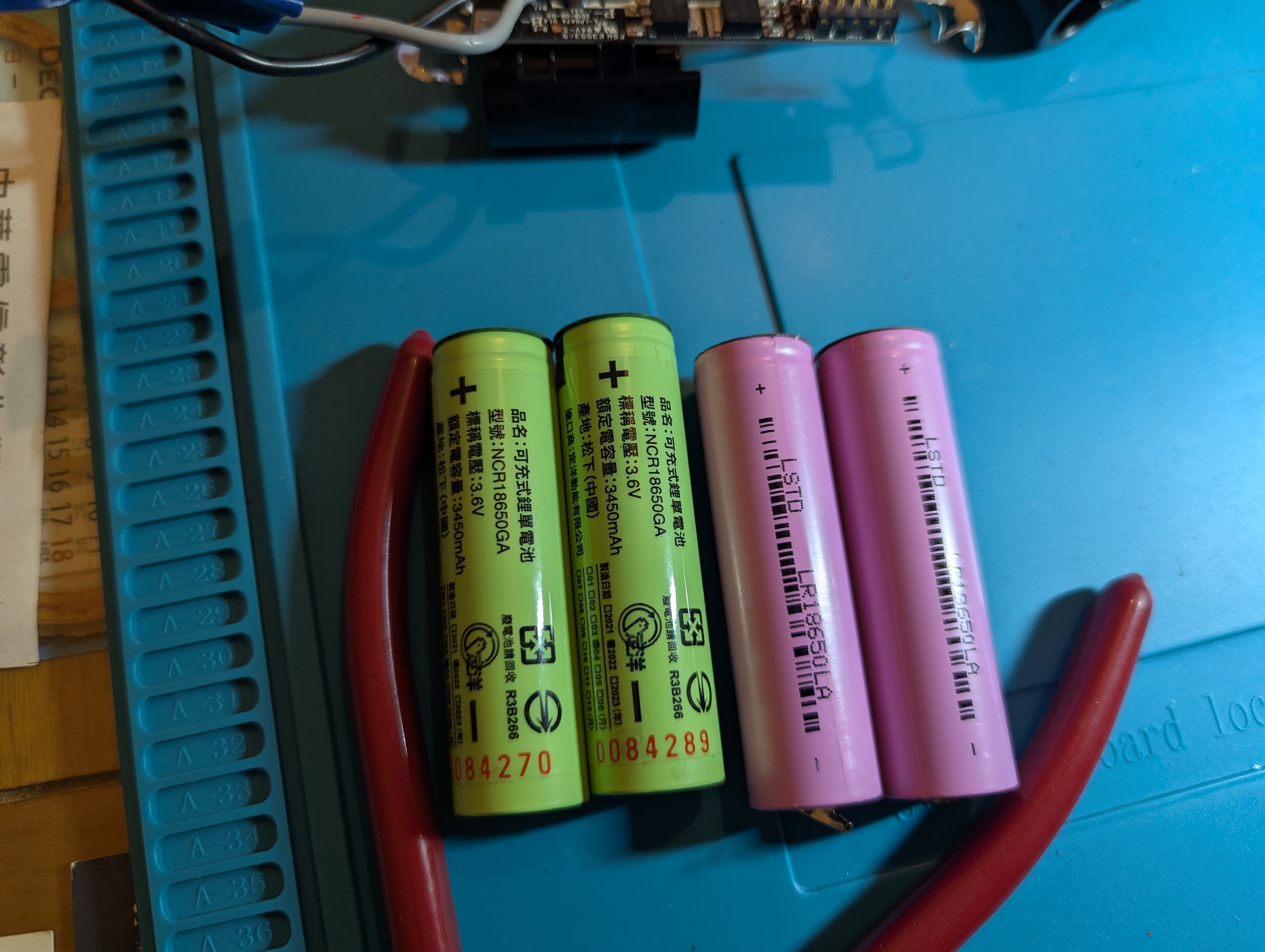

新舊電池

新電池裝入

將保護板鎖回

用鎳片將新電池點焊

有點醜

貼上保護膠帶

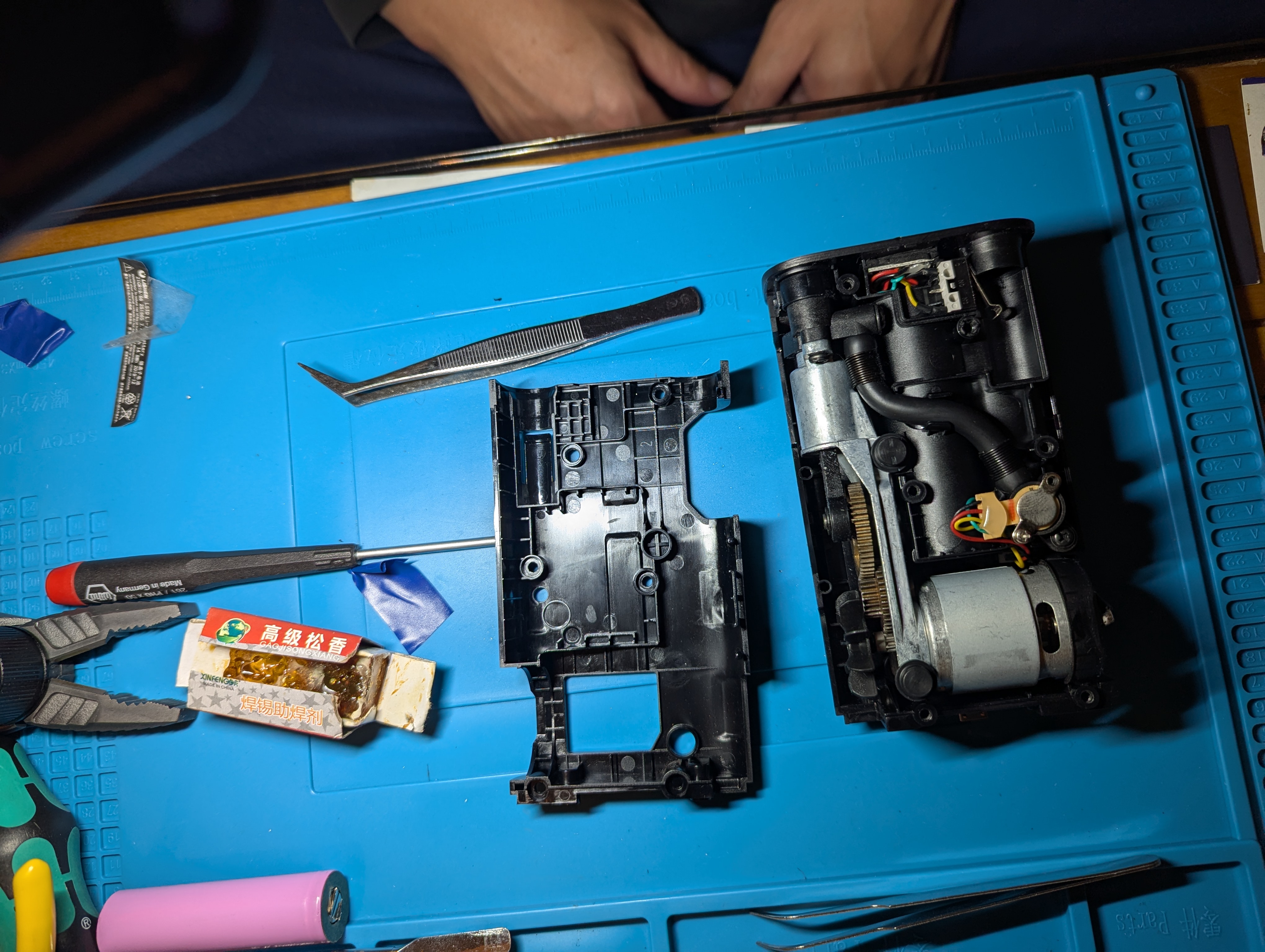

底板螺絲拆除

底板拆除,馬達接線與面板接線才可以裝

馬達接線裝回

接線焊回

安裝控制板時,先將上方端子壓入,下方端子需從此側用鑷子固定端子後,再將控制板壓入

測試完成,收工
