全新迪爵(胖迪)行車記錄器安裝DIY
把面板拆除
電源ACC跨接點
(紅圈處)

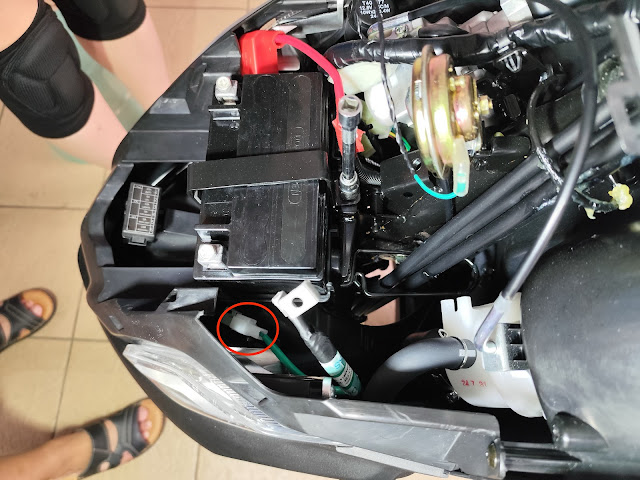

接地跨接點(紅圈處)
電池移除
原接地拔除
裝入自製跨接線(6.3mm,1P;接行車記錄器地線)
原ACC線拔除
裝入網購ACC跨接線(6.3mm,4P;改接行車記錄器電源線)
電源線整理
測試OK
移除坐墊
將後扶手內六角螺絲拆除,穿入後鏡頭訊號線
後鏡頭訊號線拉出
後鏡頭延長線拉線

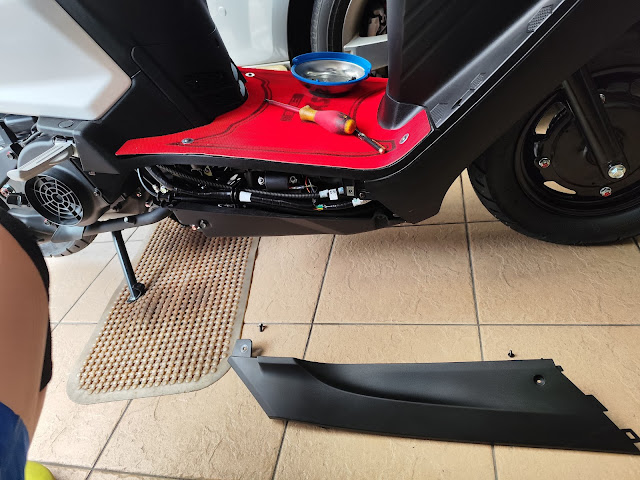

側板拆除(兩顆螺絲)
後鏡頭延長線拉出
順著骨架連接後鏡頭訊號線
以束線帶固定

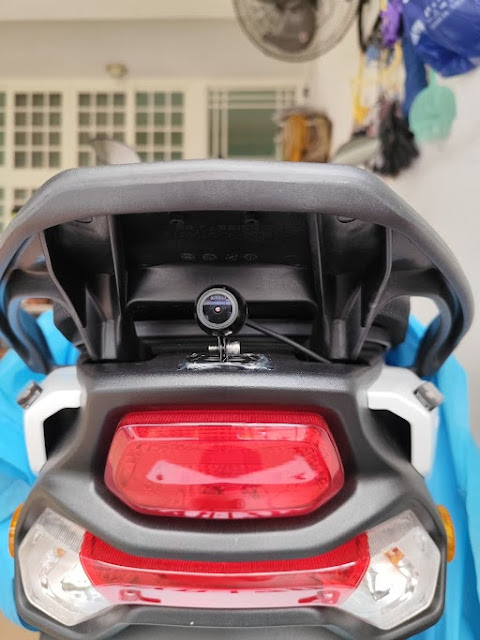

後鏡頭完成

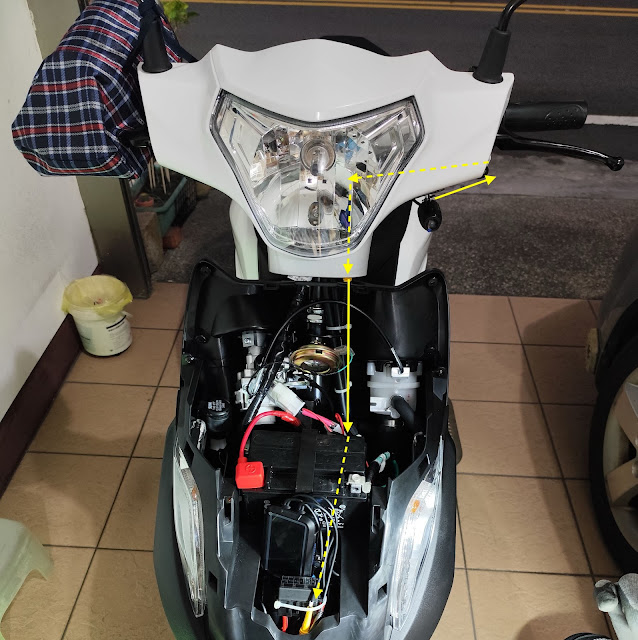

前鏡頭訊號線由手把穿入,順著龍頭線束拉到主機
前鏡頭完成
測試ok,收工
