光陽V1 125 行車紀錄器安裝DIY

 先拆前斜板,左右各3個螺絲 1)

先拆前斜板,左右各3個螺絲 2)

先拆前斜板,左右各3個螺絲 3)

正前方有一顆

往下往前拉,斜板拆出,小心方向燈線組

藍線為之前裝的燈條 1)

藍線為之前裝的燈條 2)

藍線為之前裝的燈條 3)

藍線為之前裝的燈條 4)

方向燈閃爍器

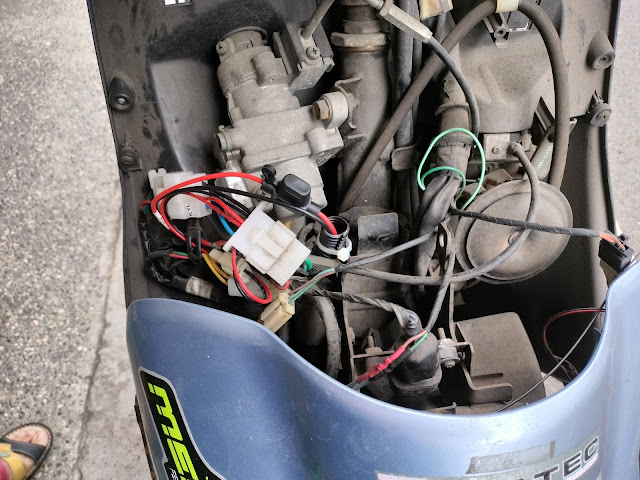

6pin 250型主電源鎖頭線組,綠為接地,藍黑為ACC,紅為電源正極

修改好的主機電源線與橋接線

裝上橋接線

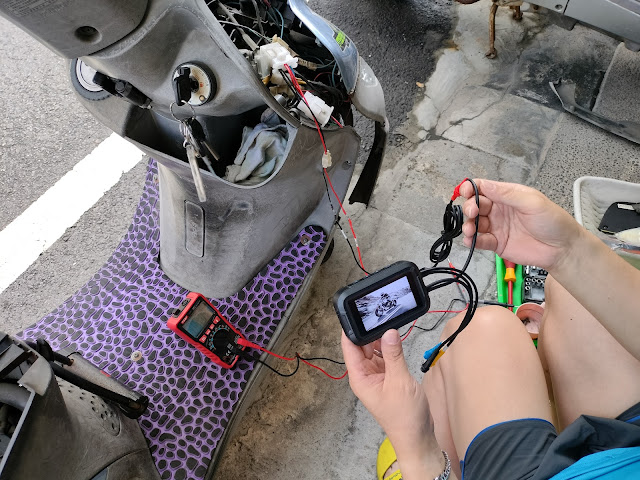

用電表確認後,接上主機測試ok

拉開下護板跑線,不用拆掉

電源線用蛇管保護

主機電源線有附帶一個3A的保險絲

拉線 1)

拉線 2)

拉線 3)

再接上測試ok,到這邊才發現忘了拉前鏡頭與線控...

線控器走這邊

拉前鏡頭線

前鏡頭

前鏡頭線注意轉向時別拉扯到,這裡用蛇管保護

藏線

拉線完成

馬桶鑽孔

將後鏡頭線的藍色接頭先接好,一起拉

接頭兩邊有箭頭對齊

壓到底,碰到Oring才算完成

測試ok

整線

完工前鏡頭

完工後鏡頭
