FORD FOCUS MK2 右後門六角鎖更換DIY

某天用遙控器上鎖時發現右後門還是可以從外面門把開啟,上網查有可能是右後門六角鎖故障,於是從蝦皮訂了一個副廠件800元),依照網路上找到的相關資訊來換換看

從扶手這邊挖開



一次翹一些1



一次翹一些2



一次翹一些3




扶手蓋板移除,內有兩顆螺絲

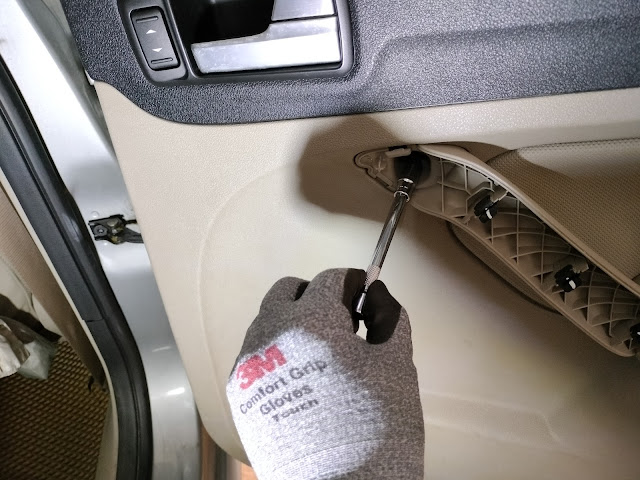

用8mm套筒



兩顆螺絲鬆開後移除



拆電動窗開關,從右側挖開



分離



鎖把拉一下



準備拆接頭



找卡榫



卡榫在此



按住即可不費力地拔除(切不可硬拔)

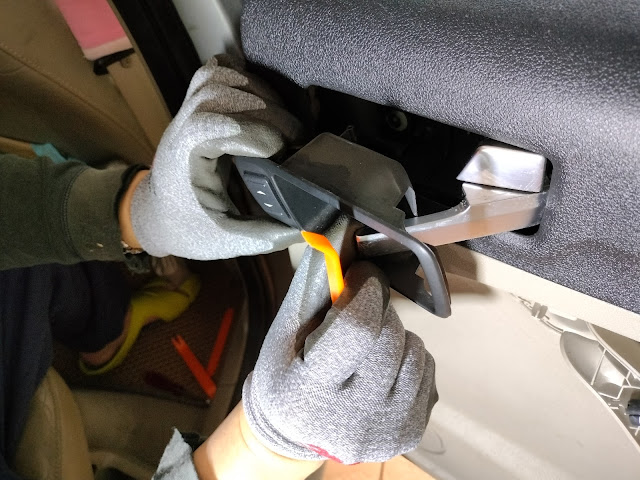

從下方開始拆內飾板,有七顆卡扣,可用撬棒找出大概位置後撬開

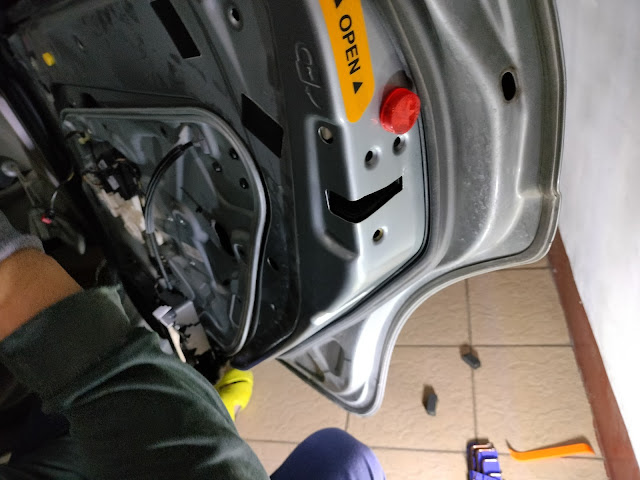

有稍微分離後,將門固定好,然後用力拉



開了



繼續挖



愈來愈開



再拉



換邊拉



快開了



再拉



已全部拉開,準備移除內飾板,注意電動窗開關



內飾板往上即可移除

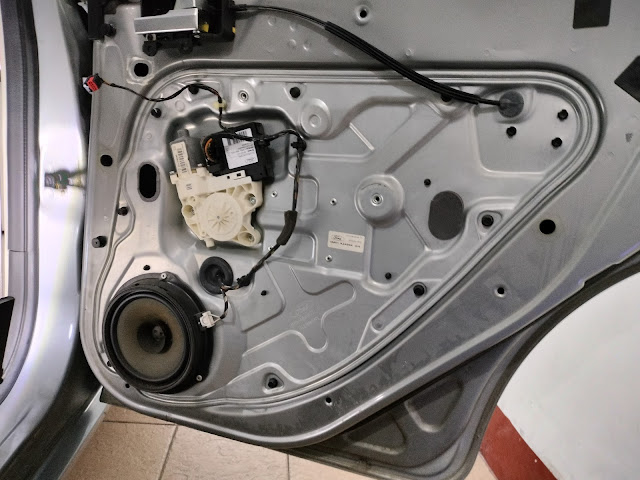

內側長這樣




拆內門板才可看到六角鎖,而升降機與內板是鎖在一起的,故需將升降機與玻璃分離



將兩塊黑色的橢圓泡棉移除後,將電動窗開關裝上讓玻璃下降,可從橢圓洞看到玻璃夾具,升降機就是靠這個橡皮夾住玻璃(兩處)



再將玻璃上升一點點,可看到夾具
螺絲,需放鬆後玻璃才可以脫離夾具



用10mm套筒



將夾具螺絲放鬆,大概3圈



另一邊也放鬆

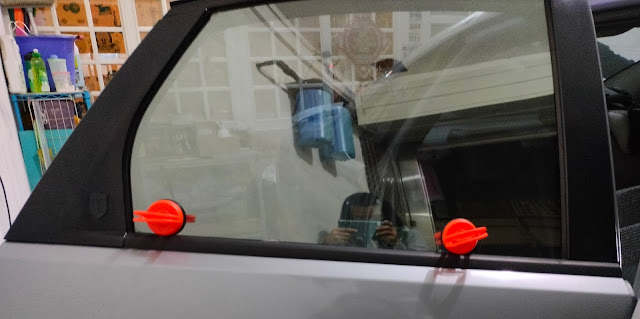

將玻璃升到頂,用吸盤固定住



然後將升降機往下點放,注意玻璃應該保持不動,直到看到螺絲,可確認玻璃與升降機夾具已分離



用一字按壓喇叭接頭的卡榫



喇叭接頭移除



10mm套筒拆內
板,留上方一顆不拆



車門側邊4個星型先拆,這一顆為T20



這三顆T25



4顆星型拆除



把黑色塞子挖開



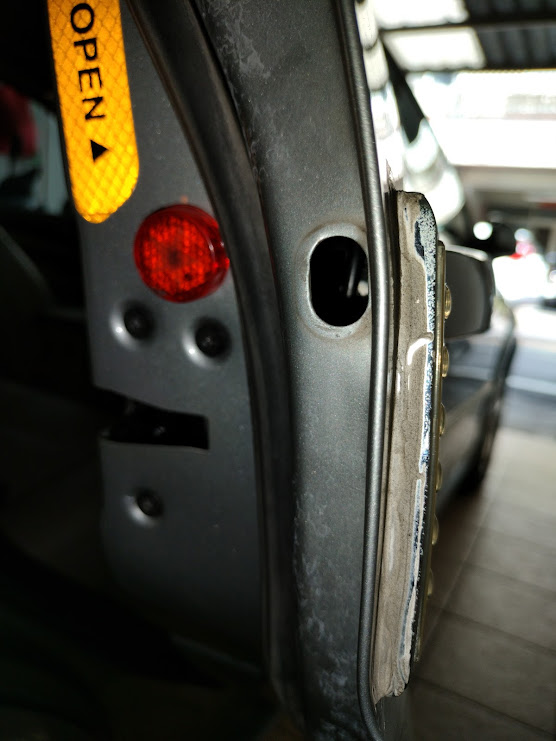

門把固定端的調整螺絲,需放鬆以拆除門把



使用T25



放鬆調整螺絲後,先拆左側的固定端,然後將門把往車頭推



門把拆除



將墊片拆除(有一顆T20)



已全拆



門把固定側的卡榫座



將剛剛留下的一顆內
板螺絲拆除,將內板往外拉



喬了半天,發現這樣是拆不起來的



需先將六角鎖與內
板分離,三顆固定扣與拉索要拆開



用一字將拉索拆除,跟油門線差不多



將三顆固定扣用斜口鉗剪掉



用起子將固定扣推出



板與六角鎖分離

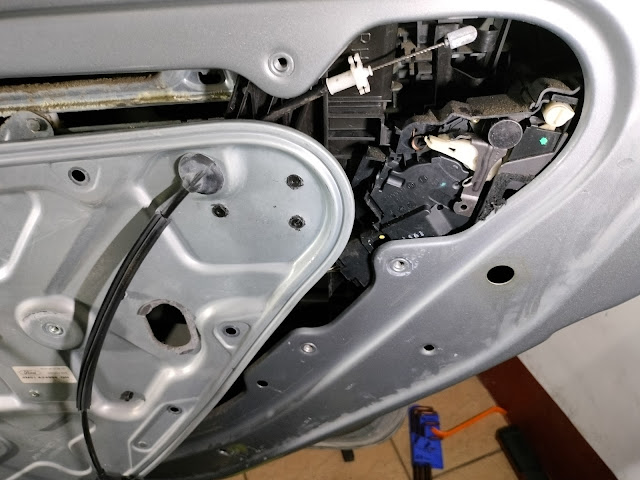

將內板撐好,勿拉扯到喇叭線

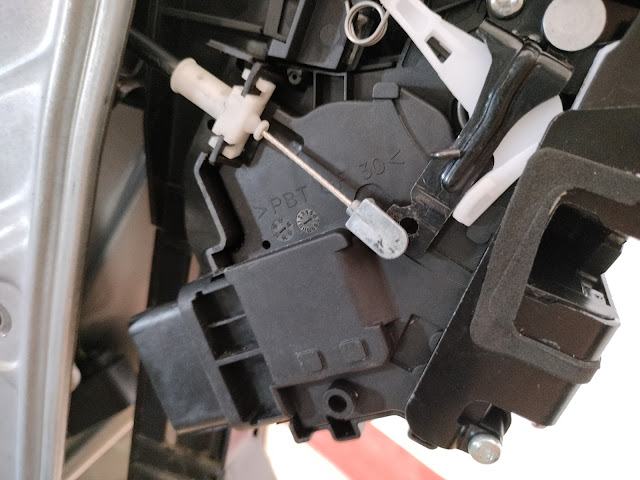

準備拆除六角鎖接頭



兩邊一壓,接頭移除



六角鎖與門把是固定在一起的



各個角度先比一比1



各個角度先比一比2



各個角度先比一比3



手把與六角鎖是用鉚釘固定,用強力斜口鉗夾不斷



用電磨機



一夾



二夾



三夾



總算夾起來了



移除鉚釘

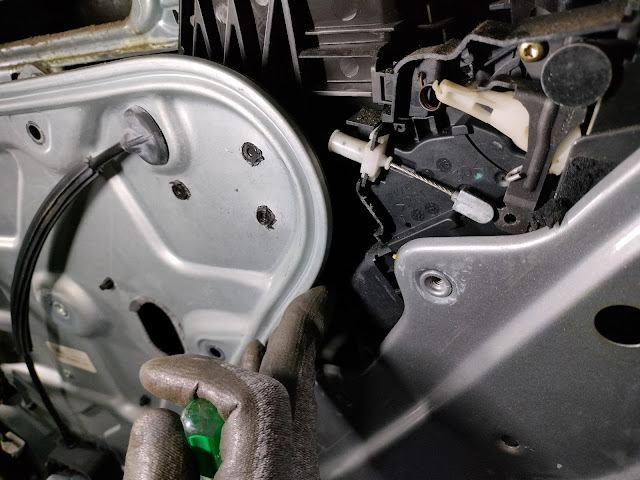

移除鎖把拉索



移除拉索線管

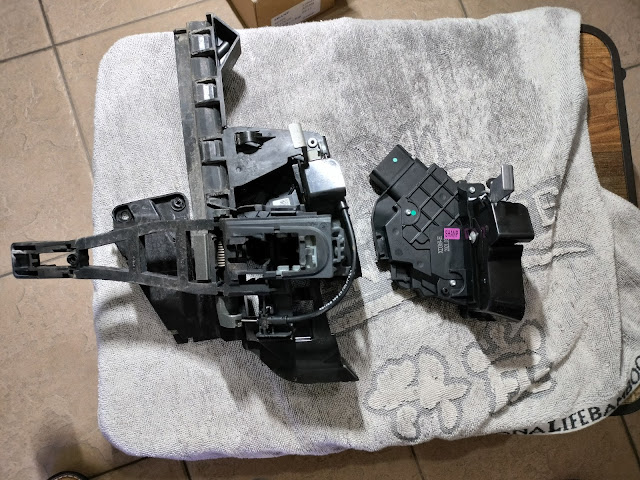

分離六角鎖與門把



新舊六角鎖比一比1



新舊六角鎖比一比2



新舊六角鎖比一比3



新舊六角鎖比一比4



左邊比右邊白色連桿少一截,應該就是造成無法上鎖的原因



新六角鎖



舊六角鎖



將門把與六角鎖組合,用M5x20螺絲取代鉚釘



看一下電動窗機構



依照原本的黃油處上油

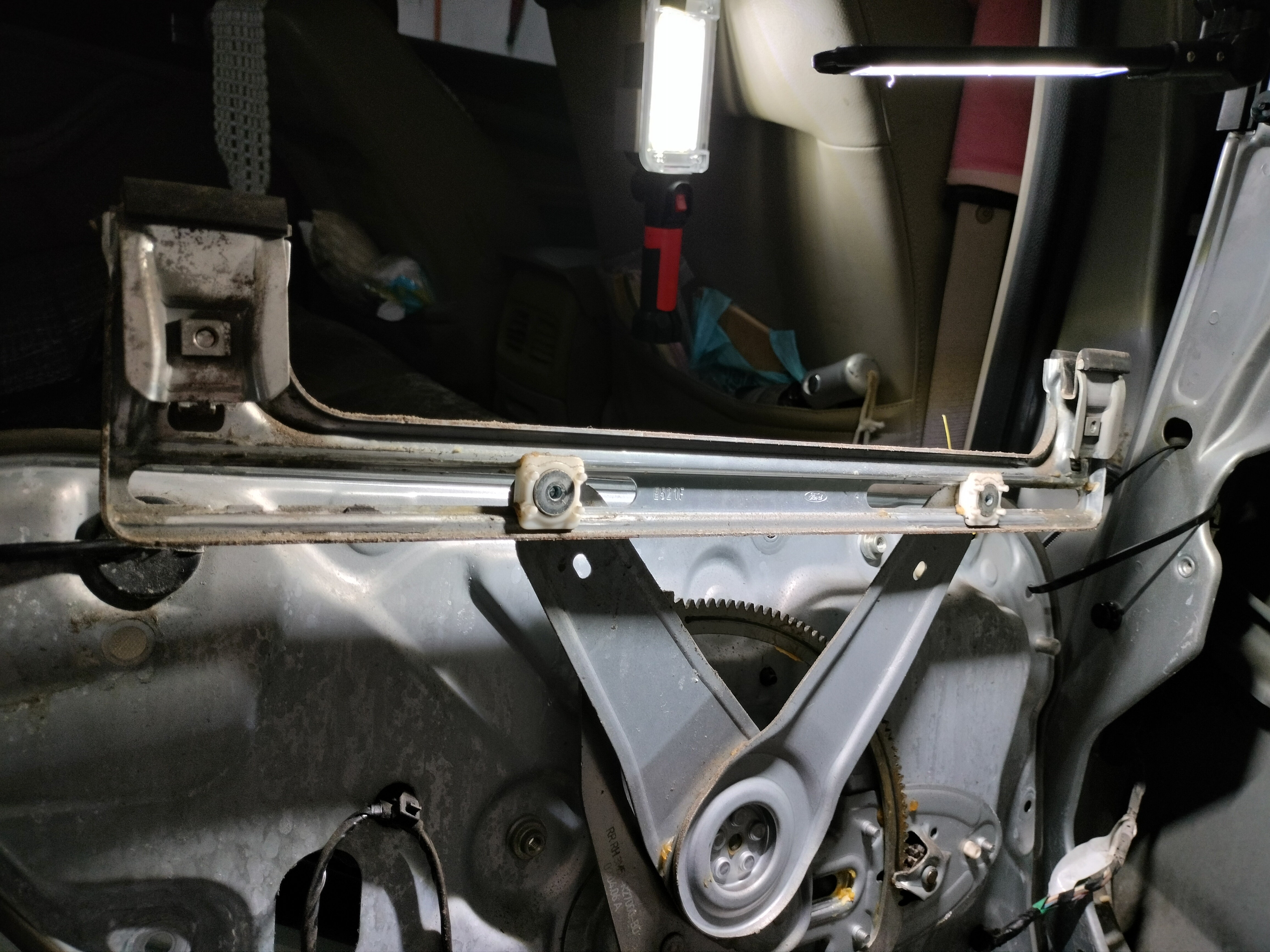

玻璃就是夾在這兩個夾具



玻璃夾具放大



門的內側



原本剪掉的三顆固定扣用螺絲代替



六角鎖與內門板先組裝後,是裝不進去的....這裡又卡了半天



不死心,用盡各種角度



最後還是先移除六角鎖,裝入後再與內門板固定



要裝入前,用鑰匙測試動作看拉索會不會脫落



內門板螺絲鎖回



六角鎖四顆星型鎖回



將吸盤往上移,然後將電動窗往下
按一下,確定玻璃有跟著夾具往下,如果沒跟著動可用吸盤往下輕拉



看到夾具螺絲,也確定玻璃有跟著下來後,將兩邊螺絲鎖緊



測試一下電動窗,都正常後將這兩個洞用海綿封回



內板恢復完成



裝入墊片與門把



調整門把固定端星型螺絲(鎖入),確認門把動作時不會卡到即可

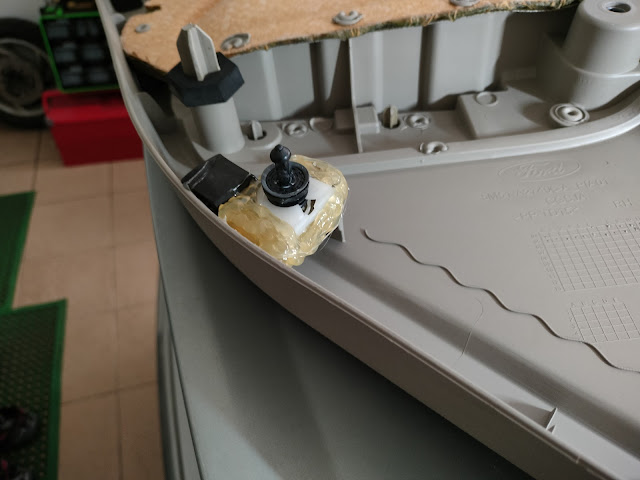

門扣座斷了一個,用熱熔膠補強



用手試拉,還算穩固



將7顆卡扣裝回



將鎖把鎖回



由上而下裝回內飾板



由右邊往下用拳頭依序輕敲,讓門扣卡入



兩顆手把螺絲鎖回



第二顆



裝回電動窗開關



用槌柄輕敲壓入



裝回手把蓋板



敲....



完工....



後續狀況:無法使用內門把開門,只能從外面開,只得再拆一次,一看發現拉索掉了



將拉索定位後,用細電線繞個幾圈



塗個焊油



上一下銲錫



這樣居然也行....測試ok後復原



後記:
趁這次拆裝的機會將六角螺絲換成塑膠釘(8號)
